飛力水泵保護器說明書

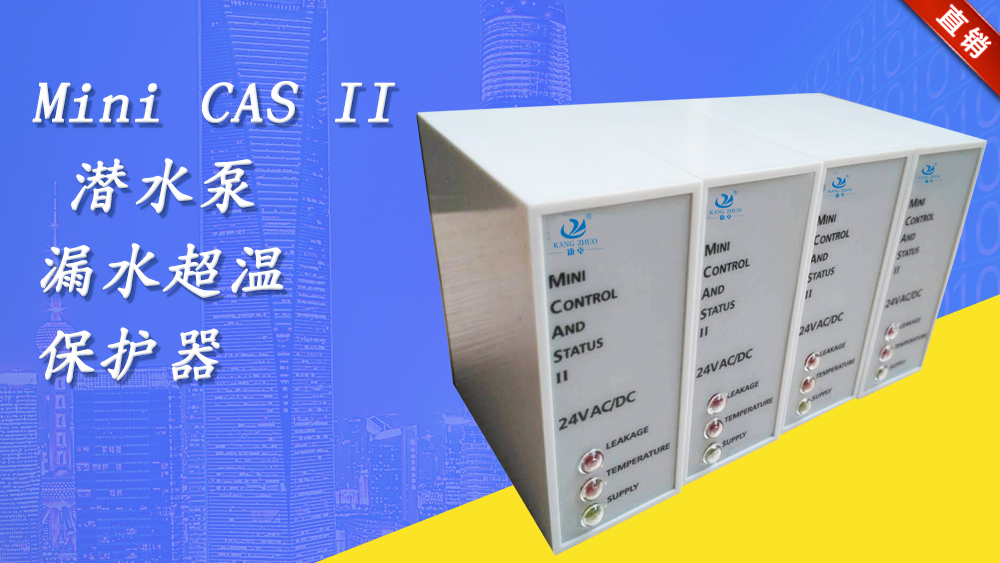

Mini CAS II 飛力水泵保護器是康卓儀表設計生產，專門用于飛力水泵的漏水過熱保護器，具有：繞組超溫、軸承超溫、泄漏、油中水、綜合報警的性能。
Mini CAS II 系列配有多種監測傳感器
l 監測定子過熱的熱敏開關
l 監測油中水分的CLS
l 監測定子室泄漏的FLS
l 監測新型中型范圍泵（如3153,3171和3202）觀察室泄漏的FLS10
l 監測新型攪拌器（如4610和4620）觀察室或定子室泄漏的FLS30
這些傳感器的任意組合都可用于標準型泵。防爆泵只能選用熱敏開關和FLS或熱敏開關和FLS10。
傳感器由MiniCAS II監控繼電器來監控，繼電器置于控制面板上。
傳感器的基本連接（6種可選擇的傳感器組合）
ITT飛力潛水泵保護器Mini CAS II安裝
賽萊默ITT飛力潛水泵保護器Mini CAS II安裝在泵控制柜的面板上，只要將其插入11針繼電器座即可，適合六種基本傳感器連接。
1) 熱敏開關和FLS
水泵控制芯線可連接到面板上，不用考慮極性。
2) 熱敏開關和FLS10
水泵信號芯線連接到面板上，不用考慮極性。
3) 熱敏開關和FLC30
FLS30傳感器具有二極管保護功能，因?yàn)樾盘栃揪€需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II 監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。
4) 熱敏開關和CLS
CLS傳感器具有二極管保護功能。因此，信號芯線需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。
5) 熱敏開關+CLS+FLS
泵電纜中的信號芯線需要以正確的極性連接（褐色為+，藍色為-）。但是，由于即使CLS傳感器接線錯誤，F(xiàn)LS傳感器都會使MiniCAS II顯示正常，即綠色指示燈亮。所以在安裝泵時必須讀取監測線路的電流值，在正常狀態下，正確極性連接時電流值為15.0mA；不正確極性連接時電流值為7.8mA。
6) 只用熱敏開關
熱敏過熱保護開關必須串聯一個1000~1500歐姆的電阻。附件中帶有一個1000歐姆的電阻。
ITT飛力潛水泵保護器Mini CAS II技術參數
技術參數一
工作原理:電流感應
標準
環境:-25到60℃（較大相對濕度90%）;
供電電壓:20~30 VAC（50~60HZ）23~30VDC;
繼電器觸點額定值:5A/30VDC;
傳感器電壓:12VD±5%;
運行參數:3mA<I<22mA= 正常,
I<3mA = 高溫（或阻斷）;
I＞22mA=泄漏(或短路),10秒延時報警
（I=MiniCAS II 所測電流）;
所需電源:5VA
操作
泄漏:觸點轉換11-8 常閉聯鎖,11-9 報警時閉合,自動復位,紅色指示燈顯示與接著繼電器作用,紅色指示燈亮-泄漏,紅色指示燈不亮-無泄漏;溫度:觸點轉換 1-3 通電時常閉聯鎖;1-4 報警時閉合;手動復位（參見如下）紅色指示燈亮:溫度過高;紅色指示燈不亮:正常溫度;
溫度報警復位:外部復位,通過連接端子6-2和外部控制按鈕或中斷 24V電源
尺寸:寬 33mm 高 79mm 深 75mm
技術參數二
連接
泄漏報警將停止泵工作.如果泄漏報警需要停止泵工作,可采用此類安裝.用FLS傳感器時,推薦此類安裝.FLS監測定子室泄漏,此項檢測非常重要,一旦發生需要快速停止泵的運轉。泄漏報警不停止泵工作（只報警）如果泄漏報警不需要停止泵工作,只需要通過MiniCAS II進行報警,可采用此類安裝.使用觀察室FLS10、FLS30或CLS時推薦此類安裝,這些傳感器檢測觀察室 內泄漏（FLS10和FLS30）和油中水份（CLS）,這沒有檢測定子室泄漏重要.FLS10用于新型中等范圍泵系列,如3153,3171和3202.FLS30用于新型攪拌機,如4610和4620.*）如果只連接熱敏開關,就需要安裝合適的電阻器以避免短路.
技術參數三
FLS定子室泄漏傳感器---信號:8mA非報警電流,36mA報警電流;供電電壓:12VDC;較高溫度:90℃,1小時;測試溫度:115℃,1小時;材料:鋁;外形尺寸,傳感器:長:27mm;寬:16mm;高:16mm
CLS 油中水分傳感器
觸發動作時乳化程度:油中含水分35%;信號:55mA非報警電流,29mA報警電流（5秒報警延時）;極性:具有二極管保護的2根導線（錯誤電極連接=0mA）;供電電壓:12VDC（±10%）的2根導線（褐色為+,黑色為-）;金屬零件:防酸不銹鋼;傳感器表面:玻璃;較大壓力:10Mpa 1小時;測試壓力:40Mpa;負載壓力:2Mpa;較高溫度:90℃,1小時;測試溫度:1150℃,1小時;較高工作溫度:70℃;外形尺寸,傳感器: 長:75mm 直徑:12mm;螺紋:M16*15,長15mm;
FLS10 觀察室傳感器
信號:10mA非報警電流,28mA報警電流;供電電壓:12VDC;較高工作溫度:90℃;材料:不銹鋼和晴橡膠;外形尺寸,傳感器長:44mm 直徑:22mm; 螺紋:M12*1,長9mm;
FLS30 泄漏傳感器
信號:8mA非報警電流,28mA報警電流,通道1:36mA報警電流,通道2:56mA報警電流通道1+2;供電電壓:12VDC（褐色為+,黑色為-）;較高工作溫度:傳感器80℃,處理器70℃;材料:鋁和聚偏氟乙烯;外形尺寸,傳感器:長:19mm,直徑:12mm;外形尺寸,處理器:長:37mm,寬:22mm,高:18mm;
飛力水泵保護器服務與訂購
飛力水泵保護器自售出起，康卓儀表提供全面的技術支持服務，在使用過程中如需技術幫助，康卓儀表設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：如需訂購“飛力水泵保護器”，請聯系康卓儀表工程師根據要求量身選型。
