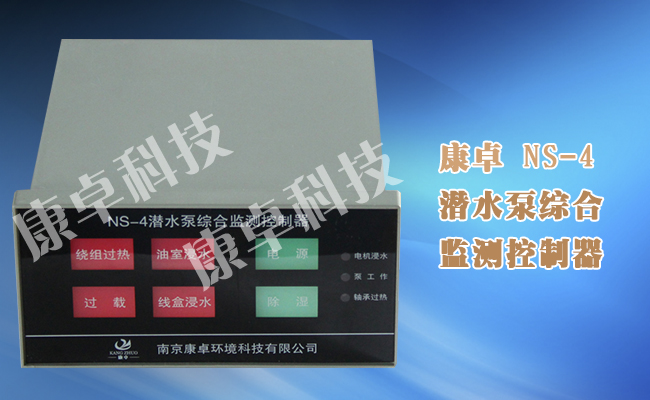

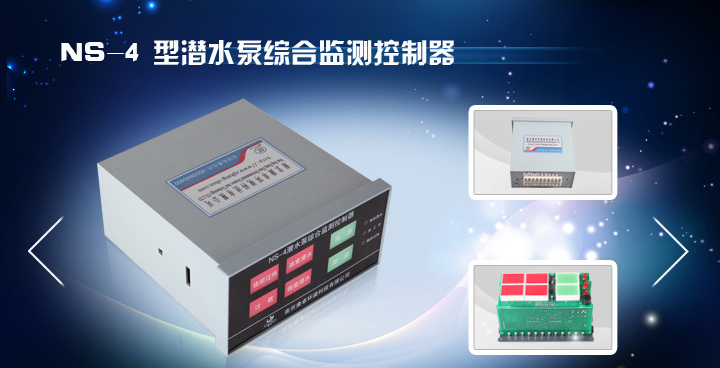

NS-4藍深綜合保護器
NS-4型藍深水泵綜合保護器(水泵綜合監測控制器)是由康卓儀表生產制造，適用于中國.藍深集團生產的系列潛水式排污泵、軸流泵、混流泵，NS-4藍深綜合保護器裝置專用于潛水泵性能檢測，具有油室漏水、繞組過熱、軸承過熱腔浸水、加熱除濕保護功能?？刂破鲀?nèi)部采用了較新集成電路技術，大大提高了產品的可靠性。
康卓NS-4綜合保護器功能：
1、潛水泵電機繞組過熱報警控制：當潛水泵電機出現故障時︵過載，斷相，缺相︶繞組溫度驟增，當溫度超過135℃時，泵11#12#或21#22#信號線電阻大于3K，NS-4綜合保護器故障輸出4常閉節點斷開，19、20常開節點閉合，面板上繞組過熱指示燈從接近保護值前開始閃爍預警，以提醒人們電機過熱故障，直至排除故障為止。預警時故障輸出不動作。
2、潛水泵浸水報警控制：當潛水泵油室出現漏水故障時，危及電泵正常運行。泵信號線31#32#電阻小于30K，NS-4綜合保護器3、4故障輸出常閉節點斷開切斷控制回路，強迫泵停機。面板上油室浸水指示燈在微浸水時就閃光預報警，以提醒人們排除故障為止，但此時故障常開常閉接點不動作直至保護值。19、20常開接點通常作故障輸出用，如報警至PLC等。
3、潛水泵腔內浸水報警控制：當潛水泵電機腔內出現漏水故障時，危及電機安全，檢測泵51#信號線電阻小于50K時，本裝置故障輸出3、4常閉節點斷開，常開接點19、20閉合，面板上電機腔漏水指示燈從接近報警值前開始閃光預警，直至排除故障為止。預警時故障輸出不動作。這是南京康卓NS-4綜合保護器的腔內浸水報警控制的原理。
4、潛水泵電機絕緣，防潮報警控制：潛水泵電機在實際運行中，有可能在停車時，漸漸吸潮，吸濕現象將反映在電機絕緣電阻的緩慢下降，進而造成電機的損壞。為保護潛水電泵電機的絕緣性，提高使用耐用性，本保護裝置通過檢測電泵71#信號線，當溫度達到100%，即露點時；通過17、18端子檢測到停機信號，延時一段時間，本裝置13、14除濕加熱常開節點接通，去驅動除濕加熱裝置。直至溫度達到70%自動停止加熱，若電機一起動，本控制系統立即停止工作。當加熱時面板上除濕指示燈不斷閃爍。
5、潛水泵軸承過熱報警控制：當該潛水泵軸承出現故障時，溫度驟增，當溫度超過105℃時，經本保護裝置檢測泵51#信號線當電阻大于1.5K時，本裝置故障輸出3、4常閉節點斷開， 19、20常開節點閉合，面板軸承過熱指示燈從接近保護值前閃光報警，直至排除故障。預警時故障輸出不動作。
6、接線盒腔內浸水報警控制：當潛水泵電機接線盒腔內出現漏水故障時，危及電機安全，泵41#漏水信號線小于50K時，本裝置故障輸出3、4常閉節點斷開。作切斷電源用。常開接點19、20閉合，面板上接線盒漏水指示燈從接近報警值前開始閃光指示，直至排除故障。預警時故障輸出不動作。
7、潛水泵過載報警控制：當該泵電機因過流︵過載，缺相、斷相︶故障時，熱繼動作，本裝置故障輸出3、4常閉節點斷開，19、20常開節點閉合，面板上泵過載指示燈從接近保護值前閃爍指示，直至排除故障。 預警時故障輸出不動作。
NS-4綜合保護器廠家
南京康卓環境科技有限公司專業從事水泵保護器生產廠家，常年提供國內所有廠家生產的潛水泵、排污泵、軸流泵、混流泵、清水泵、攪拌機等多型號水泵漏水、過熱超溫、綜合保護器系列產品，擁有多項國家技術發明專利，服務熱線：025-86666104
