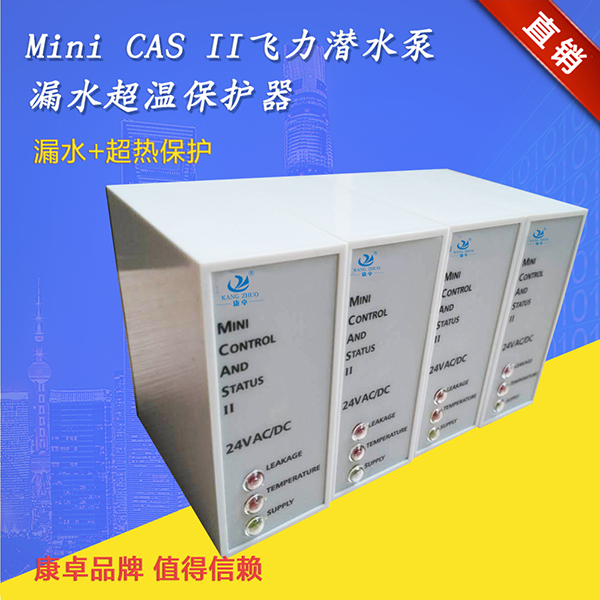

一、飛力漏水保護器MINI CAS II

康卓儀表生產的飛力漏水保護器MINI CAS II，適用于飛力水泵的漏水保護和過熱保護，MINI CAS II漏水過熱保護器主要用于對潛水泵工作狀態實時監測，即監測過熱、漏水、過載、液位浮球強弱 電隔離輸出等狀態，并集成報警顯示功能；本產品采用模塊化設計制造，性能更加穩定可靠，是潛水泵安全高效工作的有力保障。

ITT飛力系列配有多種監測傳感器

監測定子過熱的熱敏開關

監測油中水分的CLS

監測定子室泄漏的FLS

監測新型中型范圍泵（如3153,3171和3202）觀察室泄漏的FLS10

監測新型攪拌器（如4610和4620）觀察室或定子室泄漏的FLS30

這些傳感器的任何組合都能用于標準型泵。防爆泵限于選用熱敏開關和FLS或熱敏開關和FLS10。

傳感器由ITT飛力MiniCAS II監控繼電器來監控，繼電器置于控制面板上。

傳感器的基本連接（6種可選擇的傳感器組合）

注意

1）綠色指示燈顯示電源接通。

正常狀況下，過熱繼電器通電。

正常狀況下，泄漏繼電器未通電。

正常狀況下，紅色過熱指示燈熄滅。

正常狀況下，紅色泄漏指示燈熄滅。

2）泄漏故障排除后，MiniCAS II自動復位。過熱故障排除后，MiniCAS II要人工復需位。

3）當兩個泄漏傳感器同時使用時，沒有分開的指示。

二、飛力漏水保護器MINI CAS II安裝

Mini CAS Ii監控繼電器安裝在泵控制柜的面板上，只要將其插入11針繼電器座即可，適合六種基本傳感器連接。

1) 熱敏開關和FLS

水泵控制芯線可連接到面板上，不用考慮極性。

2) 熱敏開關和FLS10

水泵信號芯線連接到面板上，不用考慮極性。

3) 熱敏開關和FLC30

FLS30傳感器具有二極管保護功能，因?yàn)樾盘?hào)芯線需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II 監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。

4) 熱敏開關和CLS

CLS傳感器具有二極管保護功能。因此，信號芯線需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。

5) 熱敏開關+CLS+FLS

泵電纜中的信號芯線需要以正確的極性連接（褐色為+，藍色為-）。但是，由于即使CLS傳感器接線錯誤，F(xiàn)LS傳感器都會使MiniCAS II顯示正常，即綠色指示燈亮。所以在安裝泵時必須讀取監測線路的電流值，在正常狀態下，正確極性連接時電流值為15.0mA；不正確極性連接時電流值為7.8mA。

6) 只用熱敏開關

熱敏過熱保護開關必須串聯一個1000~1500歐姆的電阻。附件中帶有一個1000歐姆的電阻。

三、飛力漏水保護器MINI CAS II技術參數

技術參數一

工作原理 電流感應

標準

環境 -25到60℃（大相對濕度90%）

供電電壓 20~30 VAC （50~60HZ） 23~30VDC

繼電器觸點額定值5A/30VDC

傳感器電壓 12VD±5%

運行參數 3mA

I<3mA = 高溫（或阻斷）

I＞22mA=泄漏(或短路)，10秒延時報警

（I=MiniCAS II 所測電流）

所需電源 5VA

操作

泄漏 觸點轉換 11-8 常閉聯鎖 ； 11-9 報警時閉合

自動復位

紅色指示燈顯示與接著繼電器作用

紅色指示燈亮：泄漏

紅色指示燈不亮：無泄漏

溫度 觸點轉換 1-3 通電時常閉聯鎖；1-4 報警時閉合

手動復位（參見如下）

紅色指示燈亮：溫度過高

紅色指示燈不亮：正常溫度

溫度報警復位 外部復位，通過連接端子6-2和外部控制按鈕或中斷 24V電源

尺寸 寬33mm 高79mm 深75mm

四、飛力漏水保護器MINI CAS II售后服務

MINI CAS II水泵保護器自售出起一個月內包退，三個月內包換，一年內免費維修，終身維修服務。在使用過程中如需技術幫助，公司設立了營銷服務的專業客服部，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶在使用過程中遇到的問題。

24小時服務熱線：025-86666104

訂貨需知：

 請注明型號、數量、是否有特殊需要。
