一、概述

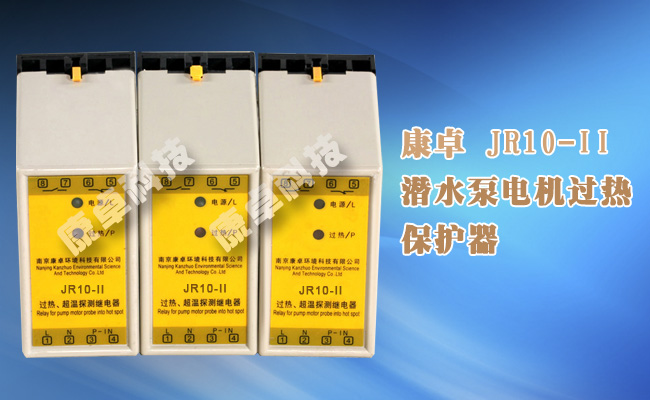

JR10-II電動機保護器是南京康卓環境科技有限公司研發生產水泵過熱超溫保護器產品，適用于國內生產的切碎式潛污泵，潛水清水泵，離心式潛水排污泵，混流式潛水排污泵，小型潛水排污泵，立式排污泵，液下排污泵，潛水攪拌器，潛水污泥回流泵的油室泄漏，繞組超溫保護與控制,或其它類同類水泵。
JR10-II電動機保護器水泵過熱保護器電動機超溫保護器
二、工作原理
根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護：JR10、KZ-GB電動機熱保護器主要是針對對潛水泵電機超溫的保護。
電機超溫保護：在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C運行并以故障指示。
電機過載保護：在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，此信號一般在二次回路中加以保護。
低水位保護：在潛水泵工作的水池中，使用液位檢測器 檢測水位，但水位低于潛水泵工作的水位時，液位檢測器會狀態跳變，而停止?jié)撍姍C運行并以低水位指示。
三、主要性能
傳感器供電：
傳感器DC12V供電。
供電電源變壓器隔離。
信號輸入：
繞組超溫信號：電動機繞組超溫保護。
輸入回差控制：±2% 。
信號輸入：DC12V開關量信號輸入，或電阻、電流信號輸入。
信號響應速度：10mS。
信號輸出：
繼電器輸出觸點容量：5A/250VAC或5A/30VDC。
繞組故障輸出：繼電器常開，常閉輸出；一組切換。
輸入電壓：AC220V±5% ，50Hz，額定功耗小于5W。
環境溫度： -20℃～75℃。
環境濕度：90%以下（無水珠凝結）。
外形尺寸：48 x 80 x120，重量：0.3Kg。
安裝方式：DIN35導軌安裝。
四、產品性能
JR10-II電機過熱保護器接到控制系統中，能有效的保護電機在運行時由于各種原因，所造成繞組線圈溫度升高到一定值能及時停止工作的功能。當檢測到潛水泵定子繞組線圈溫度到該繼電器設定值時，繼電器面板上紅色指示燈會報警亮起，且過熱繼電器的5、6和7、8端子會有一個開關量輸出，來控制泵的停止；當溫度下降后繼電器繼續恢復工作。
動作靈敏度根據標準設定。用戶有特殊需要可以提前聯系。
五、維護保養
JR10-II（最新型號：KZ-GB型）電動機保護器自售出起一個月包退三個月包換一年內免費保修，終身維修服務在使用過程中如需技術幫助，康卓儀表設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。24小時服務熱線：025-86666104
訂貨需知：*請注明型號、數量、是否有特殊需要。
